污水處理設備公司介紹兆歐表的使用

文章出處：工業廢水處理網責任編輯：seven作者：seven人氣：-發表時間：2016-09-15 00:00:00【大中小】

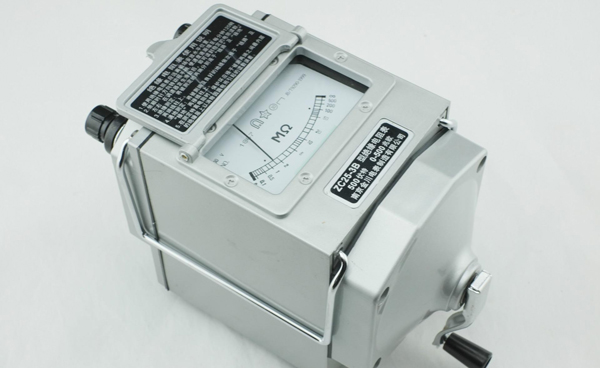

在上周我們介紹使用萬用表測量電機好壞時提到過兆歐表，兆歐表用來測量絕緣電阻，在使用時會產生高電壓，所以需小心使用，本周我們就來介紹一下兆歐表的使用。

兆歐表的使用

前期準備：

1.測量前必須切斷被測設備電源，并對地短路放電，絕不允許設備帶電進行測量。

2.對可能感應出高壓電的設備，必須消除這種可能性后，才能進行測量。

3.被測物表面要清潔，減少接觸電阻，確保測量結果的正確性。

4.測量前要檢查兆歐表是否處于正常工作狀態，主要檢查其“0”和“∞”兩點。搖動手柄，使電機達到額定轉速，兆歐表在短路時應指在“0”位置，開路時應指在“∞”位置。

5.兆歐表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。

做好前期準備后接線，兆歐表有3個接線柱：L（線端）、E（地端）、G（屏蔽端），一般將絕緣電阻接在“L”和“E”之間即可，“L”端接被測設備導體，“E”接設備外殼，“G”接被測物的屏蔽或不需要測量的部分。測量絕緣電阻時，一般只用“L”和“E”端．但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時，就要使用“G”端，并將“G”端接屏蔽層或外殼。線路接好后，可按順時針方向轉動搖把．搖動的速度應由慢而快，當轉速達到每分鐘120轉左右時，保持勻速轉動，1分鐘后讀數．并且要邊搖邊讀數．不能停下來讀數。讀數完畢．將被測設備放電。放電方法是將測量時使用的地線從兆歐表上取下來與被測設備短接一下即可。
