依斯倍環保作為一家在華東地區做的比較好的水處理環保廠家,專業擁有自己獨立的電氣設計部門,可針對客戶對品牌的要求選擇合適的電氣設備。最近依斯倍環保就有一家客戶項目就遇到了客戶要求使用SEW變頻器,那么下面這篇文章,我們就來介紹一下如何通過以太網調試SEW變頻器。
早期在調試SEW變頻器的時候,都是使用專用的編程電纜,通過RS485接口進行調試?,F(xiàn)在隨著工業以太網的普及,SEW變頻器也支持使用以太網進行調試。使用一條普通的網線,就可以對變頻器進行參數修改、手動控制等,方便快捷。今天這篇文章,我們就來談?wù)勅绾卧?/span>Motion Studio環境下,通過以太網接口來訪問SEW的變頻器。
本文的硬件環境需求:
1)安裝有Motion Studio的電腦一臺;
2)以太網網線一條;
3)交換機一個(如果僅訪問一臺變頻器,可以不用);
4)帶有以太網接口(DFE32B)的變頻器一臺(或幾臺);

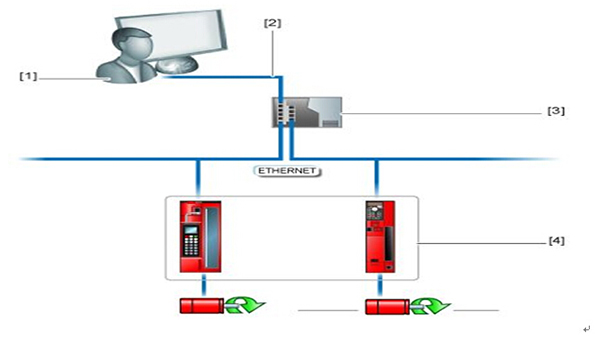

下面這張圖,是本文網絡連接的示意圖:
接下來我們講解Motion Studio軟件的設置與使用。

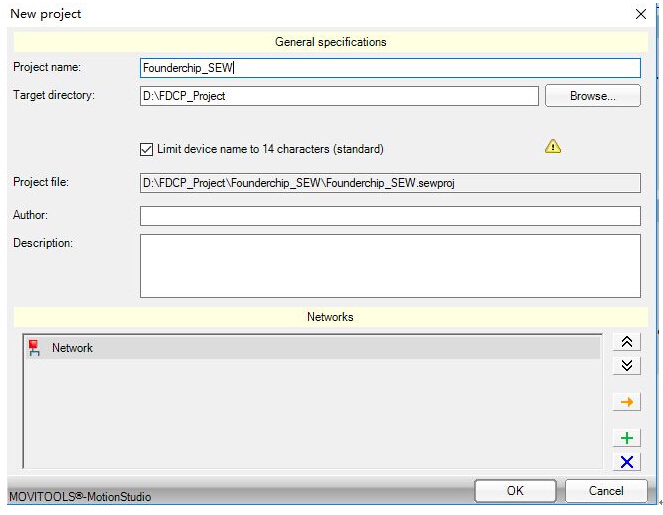

首先打開Motion Studio軟件,新建一個工程,如下圖:

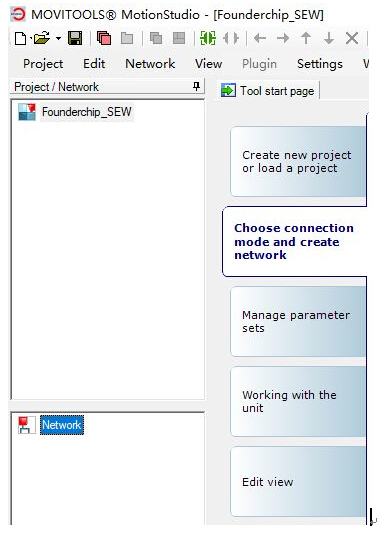

新建好的工程界面如下:

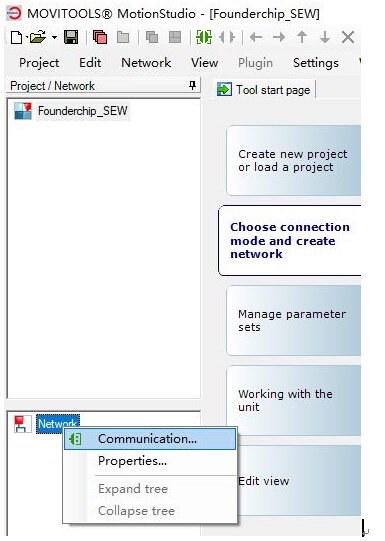

找到【Network】選項卡,右鍵單擊,出現如下菜單:
點擊【通信(Communication)】,出現通信鏈接配置的對話框。

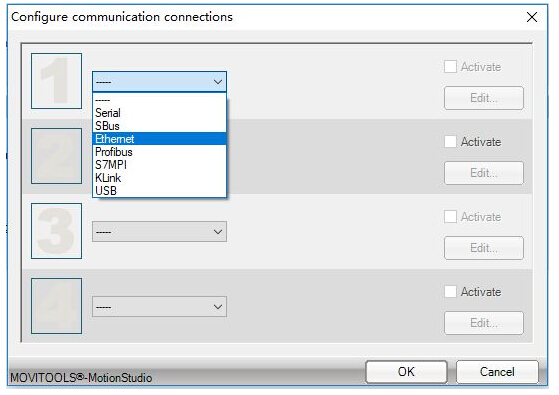

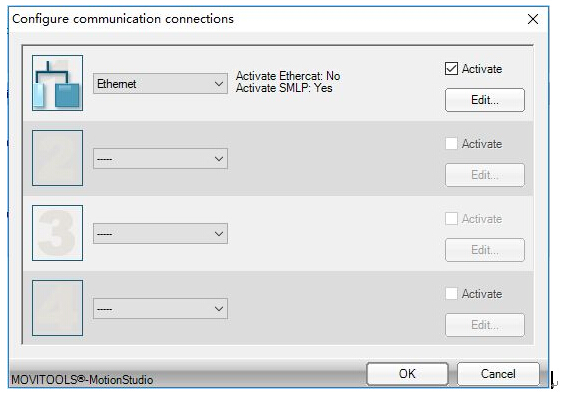

在第一個連接中,點擊列表框,可以看到Motion Studio支持的所有通信接口,比如:Serial(串口)、Profibus等。本文介紹的是以太網接口,所以選擇【Ethernet(以太網)】,如下圖:
默認情況下,Motion Studio僅掃描本網段內的變頻器,如果希望能夠掃描到網段以外的設備,可以使用SMLP(Simple MoviLink Protocol)協議,添加SMLP服務器的IP。具體方法如下:

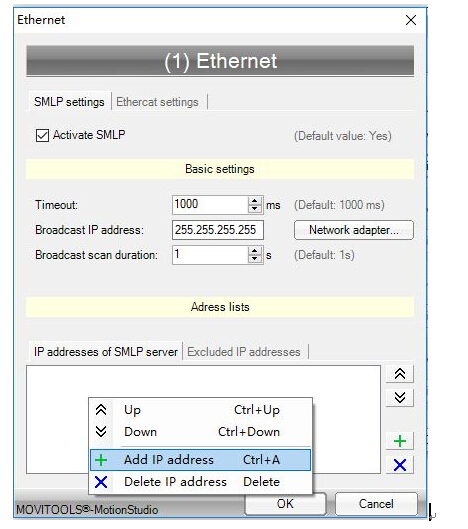

在【Ethernet】接口選項卡,點擊【Edit(編輯)】,彈出對話框。在【IP address of SMLP server】中右鍵單擊,選擇【Add IP address(添加IP地址)】,就可以添加本網段之外的設備的IP。如下圖:

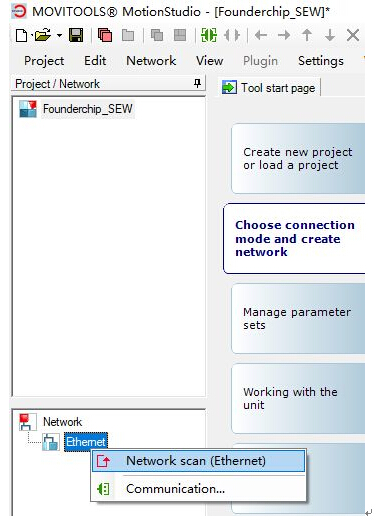

以太網接口配置好之后,在【Ethernet】上右鍵單擊,選擇【網絡掃描(Network scan)】,就可以掃描到所有聯網的SEW變頻器了。如下圖:

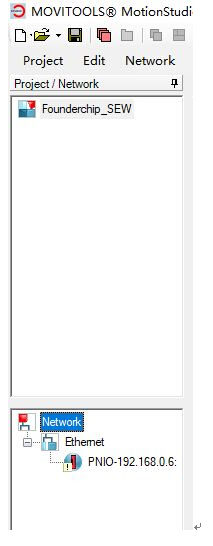

本例程中掃描到 IP地址為192.168.0.6的一臺SEW變頻器,如下圖:
選中掃描到的變頻器,保存到項目中,就可以對其進行包括參數修改、手動控制等項目的調試?yán)玻遣皇呛芊奖隳兀?/span>
