MVR蒸發系統較普通蒸發過程節能效果明顯，近幾年MVR蒸發技術受到愈來愈多的關注，依斯倍通過各類廢水處理實際案例對MVR過程常用的5種蒸發器的性能特點，及實際使用條件與大家分享，希望對大家在實際生產過程中的工藝及設備選擇有所幫助。

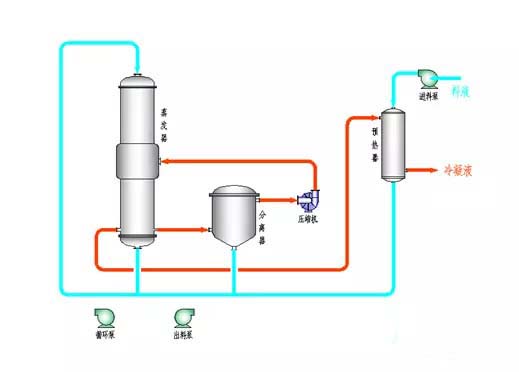

MVR降膜蒸發器

在MVR降膜蒸發器中，液體和蒸汽向下并流流動。料液經預熱器預熱至沸騰溫度，經頂部的液體分布裝置形成均勻的液膜進入加熱管，并在管內部分蒸發。二次蒸汽與濃縮液在管內并流而下。

特點及適用物系：

料液在蒸發器中的停留時間短，能適應熱敏性溶液的蒸發；降膜蒸發器極易使管內的泡沫破裂，故亦適用于易發泡物料的蒸發；另外，降膜蒸發還適用于高粘度溶液。

優點：

由于降膜蒸發器是液膜傳熱，所以其傳熱系數高于其他形式的蒸發器；此外，降膜蒸發沒有液柱靜壓力，傳熱溫差顯著高于其他形式的蒸發器，故可取得良好的傳熱效果，一次性投入最小，是業主優先選擇的蒸發器形式。

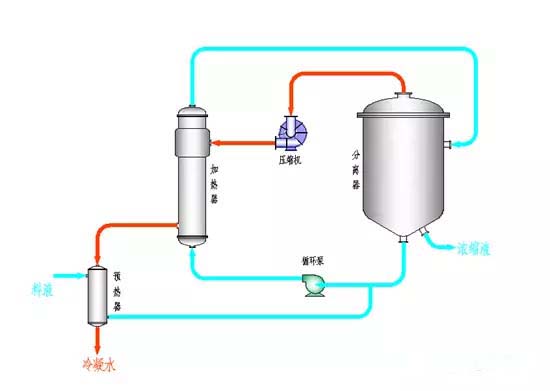

MVR強制循環蒸發器

主要特點：

1、蒸發過程不在加熱表面而是在分離器中進行，因此，在列管中結殼和沉淀產生的結垢現象被降低到最低限度。

2、管內流速由循環泵決定：溶液在設備內的循環主要依靠外加動力所產生的強制流動。循環速度一般可達15-35米/秒。

傳熱效率和生產能力較大。原料液由循環泵自下而上打入，沿加熱室的管內向上流動。蒸汽和液沫混合物進入蒸發室后分開，蒸汽由上部排出經壓縮機壓縮，溫度、壓力提高，熱焓增加，然后進入換熱器冷凝，以充分利用蒸汽的潛熱，流體受阻落下，經圓錐形底部被循環泵吸入，再進入加熱管，繼續循環。

特點：

1.傳熱系數較低；

2.換熱表面不易形成結垢或結晶。

應用范圍：

a、適用于易結垢液體、高粘度液體

b、非常適合用作鹽溶液的結晶蒸發器

MVR-FC連續結晶器

帶有MVR強制循環結晶器簡稱MVR—FC，結晶室有錐形底，晶漿從錐形底排出后，經循環管，靠循環泵送入換熱器，被加熱后，重又進入結晶室，如此循環往復，實現連續結晶過程。

晶漿排出口位于接近結晶室錐底處，而進料口則在排料口之下的較低位置上。由結晶分離出來的二次蒸汽經過壓縮機升溫后輸送到蒸發器的加熱室中作為加熱蒸汽使用。

適用范圍：

這種結晶器可通過用于蒸發法、間壁冷卻或者真冷卻法結晶。產品的粒度約在0.1~0.84mm的范圍。這種結晶器已被用于氯化鈉、尿素、檸檬酸等產品。

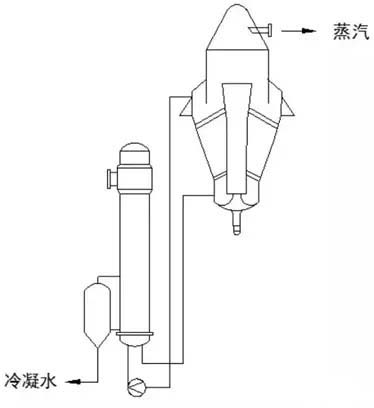

MVR-OSLO連續結晶器

帶有MVR的OSLO結晶器簡稱MVR—OSLO結晶器。料液進入系統后由循環泵送入蒸發器，受熱蒸發后，進入蒸發室，分離的二次蒸汽后的溶液，由中央下行管直送到結晶器生長段的底部，然后再向上方經結晶流化床、過飽和度得以消失，晶床中的晶粒得以生長，當粒子生長到要求的大小后，從產品出口排出。經蒸發室分離出的二次蒸汽經過壓縮機升溫后送到蒸發器的加熱室當做加熱蒸汽使用。

特點：

這種結晶器主要特點為過飽和度產生的區域與晶體生長區域分別設置在結晶器兩處，晶體的循環母液流中硫化懸浮，為晶體的生長提供了良好的條件。

適用范圍：

適用于要求結晶粒度較大的物料生產。

MVR-DTB連續結晶器

帶有MVR強制循環DTB結晶器簡稱MVR—DTB連續結晶，此類結晶器是一種效能較高的結晶器。這種形式的結晶器性能良好，能產生較大的晶粒（粒度可達600~1200um）,生產強度較高，器內不易結晶疤，其已經成為連續結晶器的主要形式之一。

DTB型結晶器的內部有一根導流管，在四周有一圓筒形的擋板。懸浮液在螺旋槳的推動下，在筒內上升至液體表層，然后轉向下方，沿導流筒與擋板之間的環形通道流至器底，重又吸入導流管的下端，如此循環不已，形成接近良好的混合條件。

特點及應用：

這種結晶器具有清母液溢流和消除結晶的功能。適合于晶體在母液中沉降速度大于3mm/s的結晶過程。設備的直徑可以達到500mm——7.9m。

MVR蒸發控制系統

1、自動控制系統：MVR蒸發系統控制中心，通過對馬達轉速的調節，閥門、流量計、溫度、壓力的控制，以達到自動蒸發、清洗、停機等操作。自動報警，自動保護系統不受損傷，保持系統動態平衡。

2、自動清洗系統：不同的溶液蒸發一段時間后，可能會發生結垢現象，一般說99%以上的結垢都是可以通過添加化學溶劑除去，一般可以使用CIP原位清洗或者拆除清洗。

3、過程控制系統：裝置由一個或幾個自動系統控制，可以通過總線在中央控制室對生產過程進行監視和操作，實現生產的高度自動化。
