依斯倍作為一家專業的水處理環保公司致力于中國環保而為之努力，其實中國許多企業對于水處理環保并不是十分了解，所以下面就環保水處理中的基本知識給大家做一下簡單的普及，管螺紋的標準
管螺紋標準
管螺紋：主要用來進行管道的連接，使其內外螺紋的配合緊密，有直管和錐管兩種。
常見的管螺紋有：NPT/PT/G
NPT美國標準的60°錐管螺紋，用于北美地區。
PT 55°密封圓錐管螺紋，多用于歐洲和英聯邦國家，常用于水及燃?xì)夤苄袠I(yè)，國內叫ZG.
G 55°非螺紋密封管螺紋，屬于圓柱螺紋。
公制螺紋與英制螺紋區別
公制螺紋為60°等邊牙型角，英制螺紋為55°等腰牙型角，美制螺紋為60°等腰牙型角。
公制螺紋用供職單位,英制螺紋用英制單位（英寸）。
中國也是使用英制螺紋屬于惠氏螺紋家族，英制螺紋屬于細牙螺紋，螺紋能保證部分的強度，因?yàn)榇盅缆菁y的牙深大，會嚴重的降低所切螺紋外徑管的強度。
密封管螺紋的配合方式主要有兩種：
圓柱內螺紋與圓錐外螺紋組成：柱/錐，圓錐內螺紋與圓錐外螺紋組成：錐/錐
英制密封圓柱內螺紋的特征代號：RP
英制密封圓錐外螺紋的特征代號：RC
英制圓錐外螺紋的特征代號：R1(與英制密封圓柱內螺紋配合使用)；R2（與英制密封圓錐外螺紋配合使用）
螺紋的測量方法及注意事項：

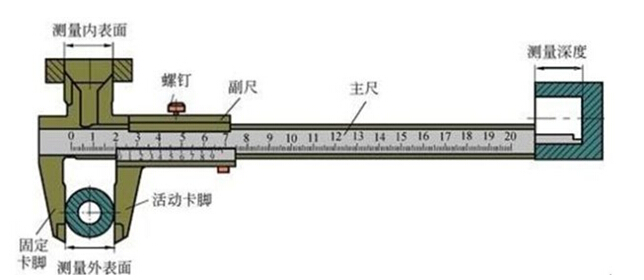

1、首先用游標卡尺測量出被測測螺紋的直徑；如M20×1.5
.jpg)

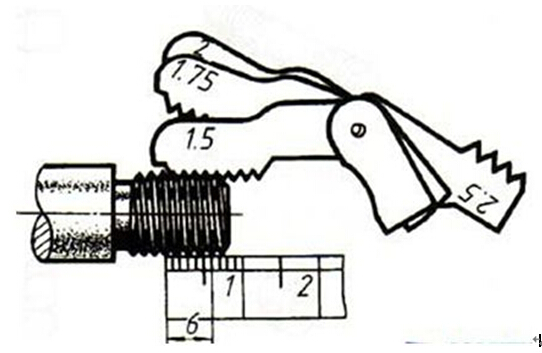

2、用螺紋規測量出被測螺紋的牙距，根據牙距來判斷是那種螺紋。
.jpg)
|
螺紋代號 |
牙數 |
螺距 |
螺紋直徑（大徑） |
螺紋直徑（中徑） |
螺紋直徑（小徑） |
備注 |
|
M20×1.5 |
|
1.5 |
20mm |
|
|
公制螺紋 |
|
G1/2 |
14牙 |
1.814 |
20.955 |
19.793 |
18.631 |
英制管螺紋 |
|
ZG1/2 |
14牙 |
1.841 |
20.955 |
19.793 |
18.631 |
英制管螺紋 |
|
NPT1/2 |
14牙 |
1.841 |
21.223 |
19.772 |
18.321 |
英制管螺紋 |
|
M27×2.0 |
|
2.0 |
27mm |
|
|
公制螺紋 |
|
G3/4 |
14牙 |
1.814 |
26.114 |
25.279 |
24.117 |
英制管螺紋 |
|
ZG3/4 |
14牙 |
1.814 |
26.441 |
25.279 |
24.117 |
英制管螺紋 |
|
NPT3/4 |
14牙 |
1.814 |
26.568 |
25.117 |
23.666 |
英制管螺紋 |
|
M16×1.5 |
|
1.5 |
16mm |
|
|
公制螺紋 |
|
G3/8 |
19牙 |
1.337 |
16.662 |
15.806 |
14.950 |
英制管螺紋 |
|
ZG3/8 |
19牙 |
1.337 |
16.663 |
15.806 |
14.950 |
英制管螺紋 |
|
NPT3/8 |
19牙 |
1.337 |
17.055 |
15.926 |
14.797 |
英制管螺紋 |
|
M10×1.0 |
|
1.0 |
10mm |
|
|
公制螺紋 |
|
G1/8 |
27牙 |
0.907 |
9.728 |
9.147 |
8.566 |
英制管螺紋 |
|
ZG1/8 |
27牙 |
0.907 |
9.728 |
9.147 |
8.566 |
英制管螺紋 |
|
NPT1/2 |
27牙 |
0.907 |
10.242 |
9.489 |
78.736 |
英制管螺紋 |
|
M14×1.5 |
|
1.5 |
14mm |
|
|
公制螺紋 |
|
G1/4 |
19牙 |
1.337 |
13.157 |
12.301 |
11.445 |
英制螺紋 |
|
ZG1/4 |
19牙 |
1.337 |
13.157 |
12.301 |
11.445 |
英制螺紋 |
|
NPT1/4 |
18牙 |
1.414 |
13.616 |
12.487 |
11.658 |
英制螺紋 |
|
M33×2.0 |
|
2.0 |
|
|
|
公制螺紋 |
|
G1 |
11 |
2.309 |
33.249 |
31.770 |
30.291 |
英制螺紋 |
|
ZG1 |
11 |
2.309 |
33.249 |
31.77 |
30.291 |
英制螺紋 |
|
NPT1 |
11.5 |
2.309 |
33.228 |
31.461 |
29.694 |
英制螺紋 |
3.幾種常用相近螺紋的區別
.jpg)
