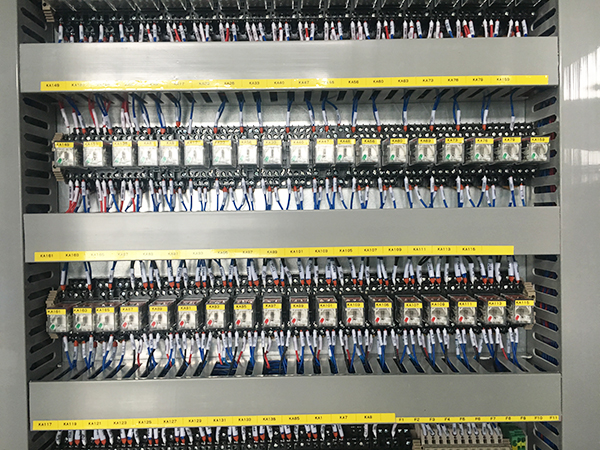

依斯倍環保致力一站式工業廢水處理解決方案，其中污水處理設備中的電氣控制也是交鑰匙工程。我們制作的每一套電氣柜都配備開關電源，有輸出直流5V的，也有輸出直流24V的，有的用作現場傳感器裝置的電源，有的是用作PLC的電源以及PLC的輸入/輸出回路用的電源。當電源電壓低的時候勢必會影響PLC 對現場設備運行狀況的判斷，影響現場傳感器的數據采集，現就讓依斯倍的電氣大神教您污水處理設備中一些簡單的檢測技巧吧。

1、開關電源輸出電壓低的原因

⑴ 220V交流電壓輸入電路和整流濾波電路對開關管提供的工作電壓不夠，超出脈寬調制電路的控制范圍。

⑵ 負載電路存在過流引起開關電源負載加重而導致輸出電壓下降。

⑶ 開/關機接口電路處于待機狀態，令開關電源工作于低頻振蕩狀態其輸出電壓為待機狀態下的度數。此類故障僅應于無預備電源，CPU預備狀態下的工作電壓由開關電源提供的機型。⑷ 開/關機接口電路末端因故工作于開機或待機之間的狀態，從而導致開關電源工作于待機與開機狀態之間的工作頻率，造成開關電源輸出電壓高于待機值，低于開機值。

⑸ 保護電路端因故障工作于導通狀態，使電源進入弱振窄脈沖供電，引起開關電源輸出電壓下降。

⑹ 整流輸出電路中的二極管和濾波電容，限流電阻損壞引起輸出電壓變低。
⑺ 脈寬調制電路有問題，不能對開關電源輸出電壓的變化做出正切的響應，對電源開關管基極電壓調整方向大小不對，從而造成開關電源輸出電壓低。
⑻ 正反饋電路中的正反饋電阻變大，放電二極管性能變差，正反饋量不足，導致振蕩周期變長。振蕩頻率下降，從而引起開關電源輸出電壓低。

⑼ 它激式開關電源因未得到行逆成而工作低于低頻狀態，造成輸出電壓低。

2、判斷故障方法與步驟
⑴ 測行輸出管集電極電壓判斷故障。

⑵ 測開關電源各個輸出端電壓判斷故障。

⑶ 輸出電壓下降比列大，有的輸出電壓下降比列小。
