PLC(可編程控制器)是自動化控制系統的核心,它是一種工業控制計算機,它的工作原理是與計算機工作原理基本一致,CPU從第一條指令開始,按順序逐條地執行用戶程序直到用戶程序結束,然后返回第一條指令開始新的一輪掃描。下面蘇州水處理環保公司講述PLC的執行程序:

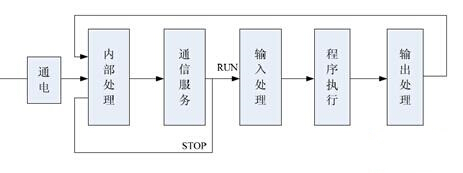

PLC的程序執行過程一般分為輸入處理、程序執行和輸出處理三個階段。
(1)輸入處理階段
在輸入處理階段,PLC以掃描方式依次地讀人所有輸入狀態和數據,并將它們存入輸入映像寄存器中。在程序執行階段和輸出刷新階段中,由于輸入映像寄存器與外界隔離,即使輸入狀態和數據發生變化,輸入映像寄存器的狀態和數據也不會改變,直到下一個掃描周期的輸入采樣階段,才重新寫入輸入端的新內容。因此不會造成運算結果的混亂,保證了本周期內用戶程序的正確執行。如果輸入是脈沖信號,則該脈沖信號的寬度必須大于一個掃描周期,才能保證在任何情況下,該輸入均能被讀入。
(2)程序執行階段
在用戶程序執行階段,根據PLC梯形圖程序掃描原則,PLC按先左后右,先上后下的順序逐句掃描。然后根據邏輯運算的結果,刷新輸出映像寄存器的狀態,輸出映像寄存器中所有的內容隨著程序的執行而改變。在用戶程序執行過程中,只有輸入點在輸入映像寄存器內的狀態和數據不會發生變化,而其他輸出點和軟設備在輸出映像寄存器的狀態和數據都有可能隨著程序的執行隨時發生變化。因掃描是從上到下順序進行,所以前面程序執行結果會對后面的程序起作用,影響后面程序的執行結果;而后面掃描的結果卻不能影響前面的掃描結果,只能到下一個掃描周期才能對上面的程序起作用。
(3)輸出處理階段
當所有指令執行完畢后,PLC就進入輸出刷新階段。輸出映像寄存器的狀態被送至輸出鎖存器中,并通過一定的方式(繼電器、晶體管或晶閘管)輸出,驅動相應輸出設備工作。
PLC全過程掃描一次所用的時間稱為掃描周期或工作周期,不同的PLC掃描周期不同,根據工藝的復雜程度和對控制的要求,依斯倍會選擇合適的PLC,以提供安全可靠的自動化控制系統。
