依斯倍自己擁有專業的技術工程師團隊，其大多擁有多年以上的工作經驗及眾多的工程項目經驗，專業知識可靠。我們知道在污水處理系統中為了防止設備受到干擾，屏蔽層就起到了很好的作用，那么下面我們就什么是污水處理設備變頻系統中的編碼器屏蔽層給大家簡單介紹下。

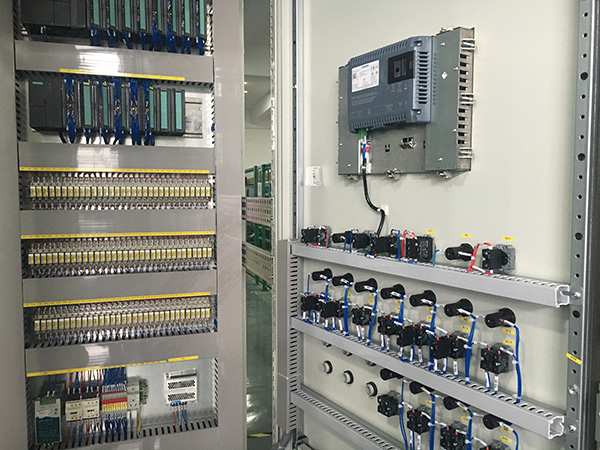

《G120變頻器控制系統應用指南》中就有編碼器的安裝與布線。強調的就是編碼器信號電纜屏蔽層，必須要雙端接各自的金屬導電體，而且強調要盡可能大面積連接。

在這個《應用指南》里，有關變頻調速系統安裝布線抗干擾的內容，是分兩個問題描述的。第一個問題，講的是安裝布線要遵循電磁兼容的原則（EMC）；第二個問題，講的是調試中遇到電磁干擾的防護措施（EMI）。這樣的劃分和處理問題，讓我覺得很受教。

EMC說的是變頻調速系統對電磁干擾的雙向兼?zhèn)?，平衡控制。因?yàn)樽冾l器它既是諧波的放射者，也是諧波的接收者。所以，既不能干擾別人，也不能被別人干擾。這是一個最起碼的前提。否則就沒法用了。EMI說的是，當自身的系統受到干擾后，要必須采取的防護方法和手段，以有效抑制干擾，保證自身系統正常工作。有關EMC和EMI的條款，《應用指南》有詳述，此處不再重復。

第一，編碼器是弱電信號，第二，編碼器是較高頻率的脈沖信號。這兩條決定了它最怕電磁干擾。當然還有通訊信號亦如此。所以，如果一個交流變頻調速系統的EMC沒做到位，電磁干擾就要沖破EMC第一道防線，直襲弱電系統的最薄弱環節，那么EMI（抗電磁干擾）就要作為第二道防線發揮作用了。

靜電屏蔽就是用銅等導電性能良好的金屬為材料制作成封閉的金屬外包,并與地線連接,把需要屏蔽器件或信號置于其中,使外部靜電干擾電場不影響其內部的電路和信號。

電磁屏蔽也是采用導電良好的金屬材料做成屏蔽層,將被保護的電路包圍在其中。它屏蔽的干擾對象不是電場,而是高頻(40KHz以上)磁場。干擾源產生的高頻磁場遇到導電良好的電磁屏蔽層時,會有多種可能：反射、折射、吸收、多次折射再反射，或者穿透干擾到內部芯線上的信號。

很高頻率的電磁波接近于光波特性，遇到鋁箔屏蔽層，或者很致密的遮蔽層大部分就反射回去了。不是很高頻率的電磁波會有部分折射進入屏蔽層金屬導體，有一部分再次在導體表面反射，多次反射后被吸收，就在屏蔽層其外表面形成電磁波“霧”，從而消耗了高頻干擾的能量，使電磁屏蔽層內部的電路免受高頻干擾磁場的影響。如果是單層鋁箔，或者屏蔽層不夠致密，仍然會有部分高頻干擾穿透屏蔽層而干擾到內部信號。鋁箔僅對很高頻率的電磁波有100%的反射，還有很多波長較長頻率較低的電磁波將可能透過鋁箔折射進入內部。因此用鋁箔作為屏蔽層的一般都是用于很高頻率的以太網信號，普通增量脈沖信號頻率較低，用鋁箔做屏蔽層效果不佳。對于編碼器信號，較佳的是用高遮蔽性的致密線金屬網狀屏蔽層。

屏蔽層并不是做為導線用的，更不是去做兩端等電位導線用的。如果要求兩端都接地，也有可能由于連接而導入干擾信號。如果需要兩端等電位連接，應該在屏蔽層外再用一根銅粗導線連接兩端等電位，而不是將屏蔽層當?shù)入娢贿B接線用。電氣方面遇到問題，依斯倍的電氣工程師都會迅速解決問題，給予客戶一個滿意的答案。
